تصور کنید در حال رانندگی با سرعت ۱۰۰ کیلومتر بر ساعت هستید که ناگهان چراغ هشدار سیستم ترمز ضد قفل (ABS) روی صفحه کیلومتر ظاهر میشود. بلافاصله به تعمیرگاه مراجعه میکنید، دستگاه دیاگ وصل میشود و با یک کد خطای کلی «سنسور سرعت چرخ» مواجه میشوید. تعمیرکار بدون بررسی بیشتر، سنسور را تعویض میکند، اما چراغ همچنان روشن میماند! این سناریوی ناامیدکننده، تجربهی بسیاری از مالکان خودرو است. تفاوت یک تعمیرکار آماتور با یک متخصص در درک این نکته نهفته است که کد خطا تنها «آدرس» مشکل را میدهد، نه «ریشه» آن را. نحوه تحلیل دادههای زنده سنسور سرعت چرخ همان مهارتی است که به شما اجازه میدهد پیش از تعویض قطعات گرانقیمت، سلامت سیستم را به دقت بررسی کنید.
سنسور سرعت چرخ (WSS) چیست و چگونه کار میکند؟
سنسور سرعت چرخ (Wheel Speed Sensor) که به اختصار WSS نامیده میشود، قلب تپنده سیستم ABS، کنترل پایداری (ESC) و کنترل کشش (TCS) است. وظیفه اصلی این قطعه، اندازهگیری لحظهای سرعت دوران هر چرخ و ارسال آن به واحد کنترل الکترونیکی (ECU) سیستم ترمز است.
به طور کلی دو نوع سنسور سرعت چرخ در خودروها استفاده میشود:
سنسورهای پسیو (Passive):
این سنسورها شامل یک آهنربای دائمی و یک سیمپیچ هستند. با چرخش دندانه دارِ روی پولوس (Tone Ring)، میدان مغناطیسی تغییر کرده و ولتاژ متناوب (AC) تولید میشود. این سنسورها نیازی به برق مستقیم ندارند.
سنسورهای اکتیو (Active):
که از تکنولوژی اثر هال (Hall Effect) بهره میبرند. این سنسورها به برق تغذیه نیاز دارند و سیگنال دیجیتال (موج مربعی) ارسال میکنند. این نوع سنسورها در خودروهای مدرن بسیار رایجتر هستند زیرا حتی در سرعتهای بسیار پایین (نزدیک به توقف) نیز دقت بالایی دارند.برای آموزش تعمیر ترمز ای بی اس می توانید روی لینک کلیک کرده و یا در صورت نیاز با مشاوران ما تماس حاصل بفرمایید
چرا باید به سراغ تحلیل Live Data برویم؟ (مزایای عیبیابی با دیاگ)
بسیاری از تعمیرکاران به محض مشاهده کد خطا (DTC)، بلافاصله دستور تعویض قطعه را میدهند. اما تحلیل «دادههای زنده» یا Live Data، دریچهای به عملکرد واقعی سیستم است.
وقتی شما وارد منوی Live Data در دستگاه دیاگ میشوید، میتوانید در لحظه ببینید هر چرخ چه سرعتی را گزارش میدهد. مزایای استفاده از این روش عبارتند از:
-
تشخیص خطاهای گذرا: گاهی اوقات سنسور در سرعتهای پایین سالم است اما در سرعتهای بالا به دلیل ارتعاش، سیگنال را قطع میکند. دیاگ این موضوع را نشان میدهد.
-
شناسایی مشکلات مکانیکی: اگر دندانه های رینگ ABS (Tone Ring) دچار خوردگی یا جرمگرفتگی شده باشند، دیاگ الگوی پرشدار (Jump) را نشان میدهد که با تعویض سنسور حل نمیشود.
-
کاهش هزینههای مشتری: با تحلیل دقیق، متوجه میشوید که آیا مشکل از سوکت و سیمکشی است یا خودِ سنسور؛ این یعنی جلوگیری از خرید قطعه اضافه.

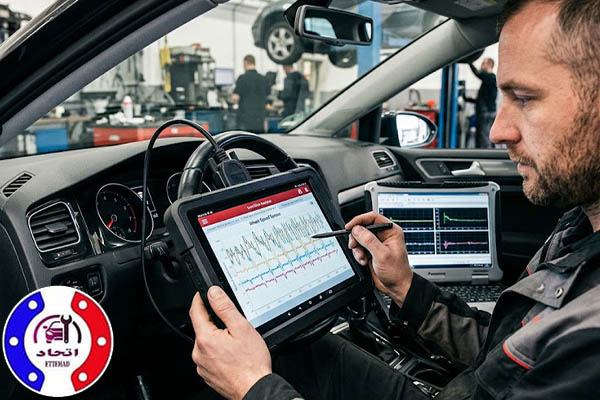

مراحل عملیاتی: نحوه اتصال و خواندن دادههای زنده سنسور سرعت
برای اینکه بتوانید به یک تحلیلگر حرفهای تبدیل شوید، باید مراحل زیر را دقیق دنبال کنید:
-
اتصال و انتخاب پروتکل: پس از اتصال دستگاه دیاگ، وارد منوی اختصاصی «ABS/ESP» شوید. توجه کنید که در برخی خودروها، دادههای سنسور چرخ در بخش «Body Control» یا «Instrument Cluster» نیز قابل مشاهده است.
-
انتخاب پارامترها (PID): پارامترهای مربوط به سرعت هر چهار چرخ (FL, FR, RL, RR) را انتخاب کنید.
-
نمایش گرافیکی (Graph Mode): هرگز به اعداد عددی اکتفا نکنید. نمودار (Graph) را فعال کنید تا تغییرات سرعت را به صورت موجی مشاهده کنید.
-
تست جاده (Road Test): خودرو را در یک فضای امن با سرعت ثابت (مثلاً ۴۰ کیلومتر در ساعت) حرکت دهید. نمودارها باید کاملاً با هم منطبق و موازی باشند
مطالعه بیشتر:علائم خرابی ای بی اس چانگان
نحوه تحلیل دادههای زنده سنسور سرعت چرخ برای شناسایی خرابی
این بخش مهمترین قسمت مقاله است. هنگام مشاهده نمودارها، به دنبال الگوهای زیر باشید:
الف) نمودار نرمال (سالم)
در یک خودروی سالم که با سرعت ثابت در حرکت است، هر چهار نمودار باید تقریباً یکسان باشند. تغییرات جزئی در هنگام پیچیدن طبیعی است، اما در مسیر مستقیم، همپوشانی نمودارها نشاندهنده سلامت کامل سنسورها و رینگهای ABS است.
ب) شناسایی قطعی لحظهای (Intermittent Failure)
اگر در نمودار یک چرخ، ناگهان خط به صفر سقوط میکند و دوباره به حالت عادی بازمیگردد، شما با یک «قطعی موقت» مواجه هستید. این مشکل معمولاً ناشی از پارگی جزئی سیمکشی یا شل بودن سوکت سنسور است.
ج) وجود نویز الکتریکی (Electrical Noise)
اگر نمودار به جای یک خط نرم، دارای نویزهای تیز و غیرمنطقی است، احتمالاً آلودگی مغناطیسی یا خرابی بلبرینگ چرخ (که باعث لقی سنسور میشود) وجود دارد. نویزهای شدید معمولاً نشاندهنده نفوذ آب به سوکت سنسور یا اتصالی در مسیر سیمکشی است.
عیبیابی تداخلات: عوامل موثر بر دادههای سنسور
گاهی مشکل از سنسور نیست! سنسور فقط یک «گزارشدهنده» است. اگر دادهها اشتباه است، موارد زیر را چک کنید:
حلقه پالس (Tone Ring):
اگر دندانههای رینگ کثیف باشند یا زنگزدگی باعث شکستن یکی از دندانهها شده باشد، سنسور اطلاعات اشتباهی به ECU میفرستد.
فاصله هوایی (Air Gap):
در سنسورهای پسیو، فاصله بین نوک سنسور و رینگ بسیار حیاتی است. تجمع برادههای فلزی روی سنسور، سیگنال را ضعیف میکند.
لق بودن بلبرینگ چرخ:
اگر بلبرینگ چرخ بیش از حد لقی داشته باشد، فاصله سنسور تا رینگ مدام تغییر کرده و دادههای «Live Data» نوسانی خواهند بود.
جمعبندی
سیستم ترمز ABS یکی از حیاتیترین اجزای ایمنی خودرو است. همانطور که بررسی کردیم، نحوه تحلیل دادههای زنده سنسور سرعت چرخ به شما این امکان را میدهد که به جای حدس و گمان، با استناد به دادههای دقیق، ایراد خودرو را پیدا کنید. استفاده از نمودارهای دیاگ، بررسی تداخلات احتمالی در رینگ ABS و چک کردن سیمکشی، مثلث طلایی عیبیابی حرفهای است.
آیا در حین عیبیابی با مورد عجیبی مواجه شدهاید که با هیچ دستگاهی شناسایی نشود؟ تجربیات خود را در بخش نظرات با ما و دیگر متخصصان به اشتراک بگذارید تا با هم به پاسخ برسیم.
پرسشهای متداول درباره ی نحوه تحلیل دادههای زنده سنسور سرعت چرخ
آیا نوسان در دادههای زنده همیشه به معنای خرابی سنسور است؟
خیر؛ نوسان ممکن است ناشی از لقی بلبرینگ، خرابی رینگ ABS یا مشکلات سیمکشی باشد که باید قبل از تعویض سنسور چک شوند.
بهترین دستگاه دیاگ برای مشاهده Live Data کدام است؟
دستگاههایی که قابلیت رسم نمودار (Oscilloscope function) داشته باشند، برای این کار ایدهآل هستند (مانند دستگاههای مولتیبرند حرفهای یا دیاگهای تخصصی نمایندگی).
چرا با وجود تعویض سنسور، چراغ ABS روشن میماند؟
احتمالاً مشکل در بلوک هیدرولیک ABS یا واحد کنترل (ECU) است، یا اینکه سنسور جدید کالیبره نشده و یا کثیفی در مسیر خوانش رینگ وجود دارد.
آیا میتوان سنسور سرعت چرخ را با مولتیمتر تست کرد؟
بله، اما فقط برای سنسورهای پسیو. برای سنسورهای اکتیو (اثر هال) استفاده از اسیلوسکوپ یا دیاگ برای دیدن شکل موج الزامی است.
